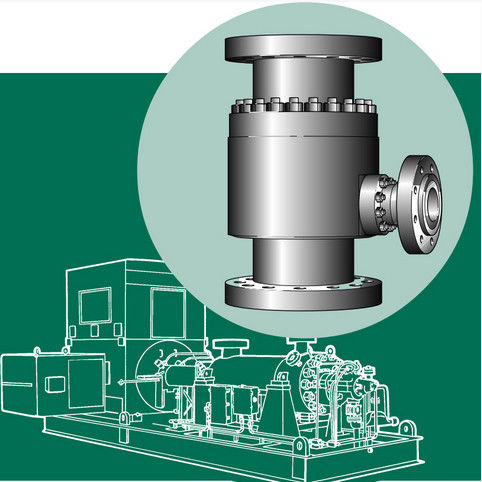

Automático recicle la válvula

Descripción de producto

SOLUCIÓN PARA LA PROTECCIÓN DE LA BOMBA

La bomba centrífuga del equipo industrial de la petición moderna del proceso es básicamente trabajo bajo condición del flujo variable. Una válvula automática de la recirculación (válvula del ARCO) es una válvula multifuncional cuyo propósito primario es asegurarse de que un flujo mínimo predeterminado está asegurado a través de una bomba centrífuga siempre. Esto es importante como bombas centrífugas
sufra del recalentamiento y de la cavitación y puede ser dañado permanentemente si corren seco.

Con muchos años de investigación y desarrollo, de innovación continua y de práctica, válvula de control automática de la recirculación de la válvula de Shangai del Co. de la serie datian de la investigación ZD, de evitar daño recalentamiento, serio del ruido, inestable y de la erosión de la bomba centrífuga bajo operación baja de la carga. Mientras el flujo de la válvula de bomba
debajo de cierto valor, la boca de la expulsión de puente se abrirá automáticamente para asegurar el flujo mínimo necesario de bomba.

USO ENCENDIDO

• Industria química
• Industria petroquímica
• Fábrica de acero
• Sistema de protección contra los incendios
• Central eléctrica tradicional
• Envío/envío
• Industria de la fabricación de papel
• Protección del medio ambiente

LAS BOMBAS CENTRÍFUGAS REQUIEREN LA PROTECCIÓN

Si usted utiliza las bombas centrífugas para alguna agua de alimentación de la líquido-caldera, condensado, o líquidos de proceso, una inversión significativa se ha hecho en la bomba, el conductor y los controles relacionados. La protección del flujo mínimo es vital sobre
la bomba empieza para arriba y las condiciones bajas de la demanda. Si no existe la protección confiable, los efectos desfavorables siguientes pueden interferir con el funcionamiento y la operación confiable de la bomba. La temperatura del líquido subirá debido a la fricción y a las pérdidas hidráulicas dentro de la bomba. La figura 2a ilustra la subida de la temperatura de la relación a la curva del H-Q. La curva indica que en o cerca del mejor punto de la eficacia,
la subida de la temperatura es mínima y no significativa a la operación de la bomba.

El flujo de proceso quita el calor generado de la bomba. Se reduce la temperatura aumenta como atraviesa la bomba. Las pérdidas friccionales e hidráulicas generan calor, mientras que la cantidad de líquido a la cual se transmite este calor se reduce. La subida adentro
resultados de la temperatura en la formación de vapor. La presión elevada de la temperatura/de vapor de los resultados líquidos en los problemas que se extienden de los sellos y de los transportes dañados para terminar el fracaso de los elementos giratorios. La recirculación interna dentro de la bomba, llamó a menudo incipiente
la recirculación, puede causar una forma de cavitación que lleva al daño del impeledor. La recirculación interna se ilustra en las figuras 2b y 2c.

Las altas bombas de la velocidad específica tienen curvas de poder que suban mientras que el flujo reduce. Si el flujo adecuado no se mantiene, la sobrecarga del motor resultará.

TRES MANERAS DE LA PROTECCIÓN PARA LA BOMBA

Sistema continuo del ing del circulat
El requisito mínimo de la bomba de circulación continua del sistema está sin relación con la descarga del sistema de los cambios del flujo de proceso. Después de fijar del flujo mínimo, con la expulsión de la placa de orificio directamente al tanque de almacenamiento. Aunque la circulación continua del flujo mínimo pueda proteger para bombear muy bueno, pero la bomba debe proporcionar salida de mayor poder para asegurarse que más del flujo de proceso del sistema recicla el flujo, que causando la basura adicional de la energía.

Sistema del ing del circulat del control
El control que el sistema circulatorio es montaje al lado de la válvula de control, indicador del flujo, válvula de control de flujo mínimo, sistema de la circulación del control, sistema de la circulación del control puede proporcionar la protección del flujo mínimo, cuando el flujo de proceso es mayor que el flujo mínimo de bomba, lazo cerrado, ninguna pérdida de energía adicional. Pero el sistema es complejo, los componentes del control, compra, instalación, coste de mantenimiento es más alto.

Válvula de control del ion del recirculat del ic del autómata
La válvula de control automática del sistema de la válvula de la recirculación, opinión del flujo, válvula de control de puente, descender gradual en una, no necesita el poder, el sistema de control y el cableado, seguridad esencial. Tomando el pequeño espacio, reduciendo la posibilidad del líquido de alta velocidad a
malfuncionamiento al mínimo, con un coste más bajo de la instalación y de mantenimiento, es la manera de la protección de la bomba de la prioridad de proceso industrial moderno.

VÁLVULA DE CONTROL AUTOMÁTICA DE LA RECIRCULACIÓN DE LA SERIE DE ZD

Válvula de control de la recirculación de Automatic del modelo de ZDT

• Estructura simple, bajo costo, larga vida, conveniente para las condiciones de trabajo de la presión baja.
• Eche el cuerpo de válvula, material: acero de carbono o acero inoxidable etc.
• El flujo grande de puente, flujo máximo es el 60% del flujo principal, kilovoltio de valor puede ser ajustado.
• MPa máximo hasta 4 del diferencial de presión de funcionamiento de puente.
• Presión CL150# – 400#, ″ size1 – ″ 16.

Válvula de control de la recirculación de Automatic del modelo de ZDL

• puente de la jaula del Multi-orificio, de poco ruido, conveniente para las condiciones de la presión media y baja.
• Cuerpo de acero forjado, material: acero de carbono o acero inoxidable etc.
• La función de la válvula de no retorno es MPa estándar, máximo hasta 6 del diferencial de presión.
• Con la estructura principal de la válvula de control del flujo del puerto del venturi, sea aplicable para las condiciones de trabajo complicadas.
• Presión CL150# – 600#, ″ size1 – ″ 20.
• La operación manual de puente es opcional.

Válvula de control de la recirculación de Automatic del modelo de ZDM

• Descompresión gradual a prevenir la cavitación, reduciendo la velocidad, conveniente para las condiciones de alta presión.
• Cuerpo de acero forjado, material: acero de carbono o acero inoxidable etc.
• La función de la válvula de no retorno es MPa estándar, máximo hasta 30 del diferencial de presión.
• Presión CL150# – 2500#, ″ size1 – ″ 20.
• La operación manual de puente es opcional.
