Datos del producto:
Pago y Envío Términos:
|

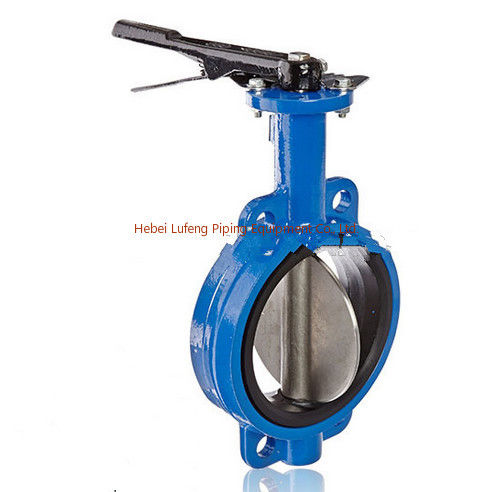

Especificación
Medio adecuado: agua, aceite, vapor y medios no corrosivos.
Presión normal: 1,0/1,6 MPa PN 10/16
Presión nominal:≤-35℃≤t≤130℃
Temperatura transitoria: ≤150 ℃
Material de las piezas principales
Cuerpo:Hierro fundido/hierro dúctil
Disco:Hierro fundido con Níquel
Vástago: acero al carbono o SS416
Asiento:EPDM
Dimensiones
Tamaño | L | L1 | D1 | H2 | H1 | Z-Ød |
DN50 | 46 | 218 | 120 | 158.7 | 67.2 | 4-23 |
DN65 | 49 | 222 | 136 | 163 | 77 | 4-25 |
DN80 | 49 | 222 | 160 | 177 | 91 | 8-20 |
DN100 | 55 | 245 | 185 | 191.5 | 104.5 | 4-24 |
DN125 | 58 | 257 | 213 | 207.5 | 117.5 | 4-23 |
DN150 | 59 | 257 | 236 | 222 | 132 | 4-24 |
DN200 | 64 | 345 | 295 | 258 | 169 | 4-22 |
DN250 | 71 | 351 | 357 | 290 | 200 | 4-30 |
DN300 | 81 | 512 | 408 | 329.6 | 239 | 4-30 |
DN350 | 85 | 470 | 358 | 254 | 4-30 | |
DN400 | 89 | 525 | 390 | 301 | 4-30 | |
DN500 | 132 | 650 | 470 | 345 | 4-32 | |
DN600 | 152 | 770 | 540 | 445 | 4-30 |
Características:
l Es una estructura simple: buena intercambiabilidad y bajo precio
l El sellado del vástago no se deforma fácilmente, por lo que evita el fenómeno de fugas.
l El soporte general es bueno, estable y sólido
l Use menos caucho de asiento, por lo que la expansión tiene un impacto pequeño y un valor de torque fácil de controlar en un rango apropiado.
l Aplicando a dos piezas de conexión sin ventas, la estructura es simple y
conveniente para ser mantenido
l El disco de mariposa posee una función de alineación automática y logra pequeños
Combinación de disco y asiento.
l El asiento trasero fenólico se presenta como sin pérdida, resistente a la tracción, antifugas, reemplazo conveniente, etc.
l Para la superficie de sellado del asiento y el respaldo fenólico en su conjunto, puede reducir la cantidad de deformación.
Solicitud:
La válvula de mariposa de sellado suave es adecuada para el suministro y drenaje de agua
tubería de gas como flujo de ajuste y corte medio en productos alimenticios, farmacia, química
Industria, petróleo, energía eléctrica, textiles ligeros, fabricación de papel, etc. con
temperatura <150 ℃, presión nominal <1.6MPa.
