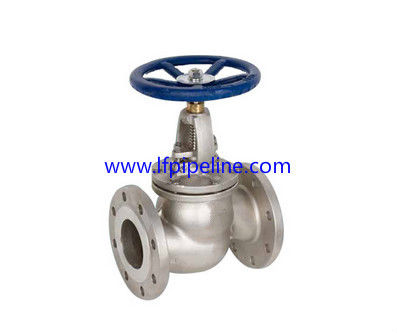

Descripción de producto
| No. | Nombre de parte | Qty | Material |
| 1 | Cuerpo | 1 | 316 ASTM de acero inoxidables A351CF8M |
| 2 | Disco | 1 | 316 ASTM de acero inoxidables A351CF8M |
| 3 | Anillo de Seat | 1 | 316 ASTM de acero inoxidables A351CF8M |
| 4 | Tronco | 1 | Acero inoxidable 316 |
| 5 | Perno del capo | 1 | Acero inoxidable 304 |
| 6 | Junta | 1 | 15%R+PTFE |
| 7 | Capo | 1 | Acero inoxidable 316 |
| 8 | Casquillo de empaquetadura | 1 | PTFE |
| 9 | Pin | 1 | Acero inoxidable 304 |
| 10 | Manga de la glándula | 1 | PTFE |
| 11 | Perno de ojo | 1 | Acero inoxidable 304 |
| 12 | Glándula | 1 | Acero inoxidable 316 |
| 13 | Nuez | 1 | Acero inoxidable 304 |
| 14 | Yoke Sleeve | 1 | Latón |
| 15 | Volante de dirección | 1 | Hierro dúctil |
| 16 | Lavadora | 1 | Acero inoxidable 304 |
| 17 | Nuez | 1 | Acero inoxidable 304 |
| Tamaño | B | C | D | E | F | G | H | Yo | |
| 1-2 | 0,59 | 4,25 | 7,32 | 3,5 | 2,38 | 1,38 | 0,43 | 5,51 | 0,625 |
| 3-4 | 0,79 | 4,61 | 7,32 | 3,88 | 2,75 | 1,69 | 0,43 | 5,51 | 0,625 |
| 1 | 0,98 | 5 | 8,35 | 4,25 | 3,12 | 2 | 0,43 | 5,51 | 0,625 |
| 1 ½ | 1,57 | 6,5 | 9,69 | 5 | 3,88 | 2,88 | 0,56 | 6,29 | 0,625 |
| 2 | 1,97 | 7,99 | 9,92 | 6 | 4,75 | 3,62 | 0,62 | 7,87 | 0,75 |
| ½ 2 | 2,56 | 8,5 | 12,2 | 7 | 5,5 | 4,12 | 0,69 | 7,87 | 0,75 |
| 3 | 3,15 | 9,49 | 12,87 | 7,5 | 6 | 5 | 0,75 | 9,84 | 0,75 |
| 4 | 3,94 | 11,5 | 15,12 | 9 | 7,5 | 6,19 | 0,94 | 9,84 | 0,75 |
| 6 | 5,91 | 15,98 | 21,5 | 11 | 9,5 | 8,5 | 1 | 13,78 | 0,875 |
| 8 | 7,87 | 19,49 | 26,34 | 13,5 | 11,75 | 10,62 | 1,12 | 13,78 | 0,875 |
| 10 | 9,84 | 24,49 | 32,44 | 16 | 14,25 | 12,75 | 1,19 | 19,69 | 1 |
| 12 | 12 | 27,5 | 31,3 | 19 | 17 | 15 | 1,25 | 18,11 | 1 |
Características:
Fuera del tornillo y del yugo.
Capo empernado.
La conexión del tronco/de la cuña resuelve la prueba de tirón del API 600.
Asiento soldado con autógena.
Capo integrado del yugo.
Disco flojo.
Anillos renovables del asiento.
Tronco de levantamiento y volante de dirección de no-levantamiento.
Extremos ensanchados.
extremos Extremo-soldados con autógena.
Estándares aplicables:
- ANSI de acero B 16,34 de las válvulas
- ANSI cara a cara B 16,10
- El extremo ensancha ANSI B 16,5
- El extremo soldó con autógena termina ANSI B16.25
- Inspección y prueba API 598
